セットメーカー様向けのご案内
お客様の設備内へアルファ製品の組み込みが可能
粉末自動計量装置だけをアルファ製品にし、
お客様がロボット機構やその他作業設備をご用意されて、
一貫作業用設備を製作することができます。
計量作業装置をアルファ製品にする
作業を一貫して行う装置の中の、計量作業部分だけをアルファ製品が担うことができます。
既存の設備システムの中、又は新規設備システムの中の一つの作業機器として、アルファ製品を組み込んでご使用頂けます。
また、計量作業部分だけでなく、容器や供給機を搬送する部分や、計量後の容器を仕分けするなどの一定の部分を
アルファが設計・施工させて頂くことも可能です。
お客様のご希望に合わせて、アルファ製品のご使用範囲を広げたり、狭めたりして頂けます。
アルファ製品の組み込み例❶
例えば、容器の搬送や格納といった作業はお客様ご準備の作業機構が携わり、粉末の計量や配合といった分野の作業をアルファ製品が担います。

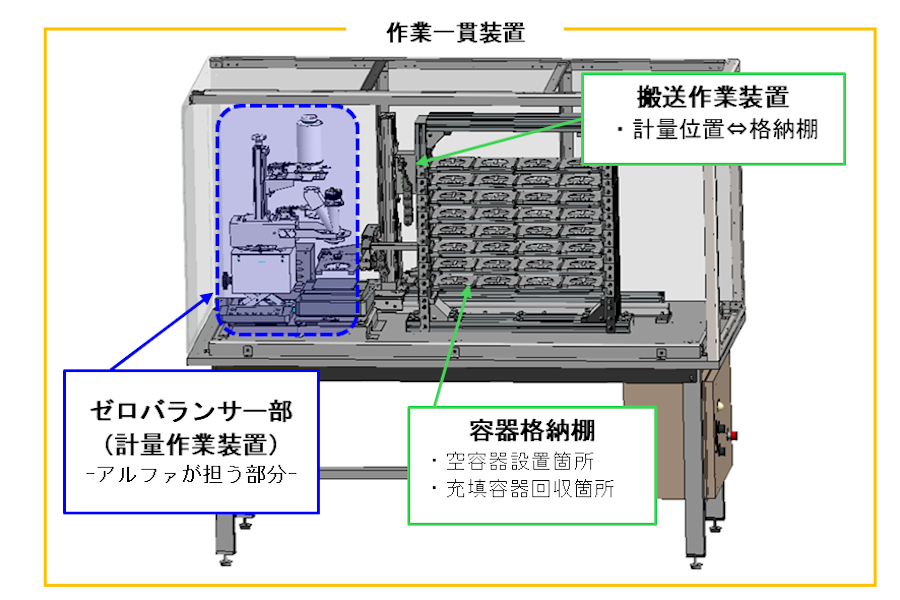

右の図のような作業一貫装置の中では、計量用の空容器を搬送装置が計量位置まで運びます。
その後、計量装置によって計量作業が行われ、計量済み容器が再度搬送装置によって、格納棚まで運ばれます。
ここでは、計量計量作業箇所のみがアルファ製品が担う部分となります。
ここでは、ゼロバランサーという製品を使用しております。
アルファ製品の組み込み例❷
右図においては全作業内容のうち、
容器と供給機の格納・取り出し・返却・搬送、
容器台への設置、供給機取付箇所への設置
といった作業機構をお客様が準備され、
容器の計量位置への設置、供給機の供給位置への設置、
粉体の計量
といった作業をアルファ製品が行うという構成になっています。
ここでは、ゼロバランサーコンパクトという製品を使用しております。
▼小径容器の格納から計量と配合までを全作業としたときのイメージ
組み込み可能なアルファ製品の例
流動性の良すぎる粉・悪すぎる粉、ほぼ全ての粉に対応可能な計量・供給装置
“扱いにくい粉、貯槽量を必要とする計量向け”
計量装置の寸法・電源・制御盤・タッチパネルの仕様は「ゼロバランサー仕様の詳細」をご覧ください。
制御面での連携について
流用性に優れたプログラム
アルファでは、三菱電機のシーケンサを使用しております。
装置自体はお客様専用製品のご提供をしておりますが、制御面に関しては汎用性の高い設計にすることで、流用性に優れたプログラムを実現しております。
そのため、お客様側でアルファ製品を組み込むための特別なプログラムを新たに構築していただくことはありません。
アドレスマップ式
アルファでは、アドレスマップ式の制御プログラムを組んでおります。
そのため、設計効率や流用性が非常に高くなります。
信号とワードデバイスの例
| 信号名称 | 役割 |
| X運転開始 / X運転停止 | 外部から計量動作のスタートとストップを制御する。 |
| Y運転中 | 現在、計量または供給動作を行っていることを示す。 |
| Y判定OK / Y判定NG | 計量結果が設定範囲内（OK）か、範囲外（NG）かを出力する。 |
| Xレシピ読出 | 登録されている計量条件（レシピ）を外部から切り替える。 |
| Yアラーム中 / Yワーニング中 | 装置の異常や注意喚起状態を知らせる。 |
| 項目 | 内容 |
| X計量設定重量 | 目標とする計量値を設定する。 |
| Y計量値 | 実際に計量された結果の最終確定値。 |
| X動作モード | 「計量」「定速供給」「天びん」「定量供給」の4モードを選択する 。 |
| Y計量ステータス | 「待機中」「計量中（1〜5速）」「判定中」など、現在の詳細な動作工程を番号で出力する 。 |
| Yアラーム/ワーニング番号 | 発生している異常の内容をコード番号で出力する。 |
作業一貫装置をまるごとアルファ製品にする

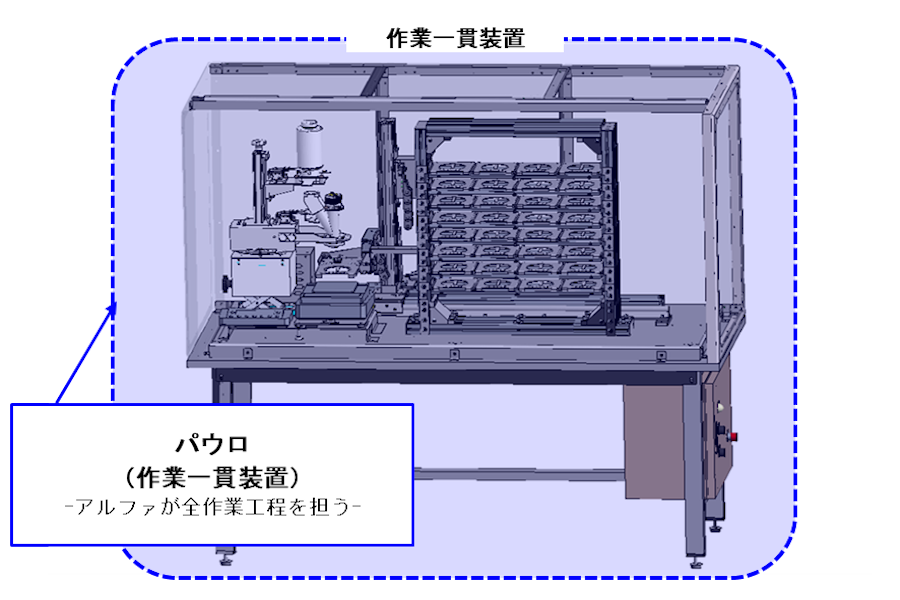

アルファ製品である「パウロ」（全自動高精度計量装置）は、一貫した作業設備を兼ねそろえた装置で、内部の粉末計量作業箇所にアルファ製品「ゼロバランサー」や「ゼロバランサーコンパクト」を組み込んでおります。
計量開始前の準備（容器の蓋外し、風防開閉、容器内残留粉の廃棄など）から、計量完了後の処理（容器の蓋取り付け、計量合格/不合格品の仕分け、ラベル添付など）まで、全てを装置が行います。
パウロをご検討頂きますと、一貫した作業設備をアルファが全て担う形でのご提供になります。
アルファがご提供する作業一貫装置（パウロ）例
ー容器移動型ー
コロコン仕様
連続計量向け
ー容器移動型ー
ターンテーブル仕様
連続計量向け
ー容器・供給機入れ替え型ー
協働ロボット仕様
配合計量向け
ー天びん・容器移動型ー
ターンテーブル仕様
配合計量向け
――――――――――――――上記各装置の構成――――――――――――――
容器の自動設置・回収設備
＋
容器の搬送作業機構
＋
計量済み容器の自動仕分け設備
＋
アルファ独自
粉体計量作業装置
「ゼロバランサー」
容器・トレーの格納設備
＋
供給機の格納設備
＋
容器・トレー・供給機の搬送設備
＋
アルファ独自
粉体計量作業装置
「ゼロバランサー」
容器の格納設備
＋
容器の搬送装置
＋
アルファ独自
粉体計量作業装置
「ゼロバランサーコンパクト」
容器の格納設備
＋
容器・天びんの搬送装置
＋
集塵設備
＋
防風設備
＋
アルファ独自
粉体計量作業装置
「ゼロバランサー」
使用可能な通信システムと必要な情報
アルファでは、三菱電機のPLCソフトを使用しております。
通信システムを合わせて頂くことで、製品を設備へ組み込んでの使用が可能になります。
使用可能な通信システムは以下の4つです。
追加できる制御機能（CCリンク・PC出力・プリンター）は「ゼロバランサー仕様の詳細」をご覧ください。
シンプル CPU
シンプルCPU通信
ご用意頂く情報
IPアドレス
Modbus TCP
Modbus/TCP通信
ご用意頂く情報
IPアドレス
お見積り参考情報
組み込み可能なアルファ製品の構成部品等を細かくご紹介致します。
アルファの計量装置のみでなく、搬送や格納作業といった、付加作業をさせる装置部分もご検討の方は
「パウロ」の項目をご覧下さい。
計量装置を組み込む場合
組み込みたい装置を下記から選んで、各部品・機能の詳細をご参照下さい。
作業一貫装置をご検討の場合
アルファ製品を一部組み込んだ作業システムではなく、
全作業工程をアルファによるご提案・設計・製作で自動化させたいお客様はこちらをご参照下さい。
