アルファフィーダー底面型ゼロバランサー用
アルファフィーダー底面型ゼロバランサー用という供給機は、
アルファ製品
「ゼロバランサー底面型（粉末計量装置）」
に使用されている供給機の名称です。
ゼロバランサー底面型用供給機の製品名称が
「アルファフィーダー底面型ゼロバランサー用」です。
ZSシリーズ
アルファ製品であるゼロバランサーの装置に使用される供給機の中で、底面型のものをZSシリーズとしています。
特徴
ZSシリーズは、流動性の悪い粉に対する計量を目指して開発された供給機です。
今まで計量できなかった粉も、計量することができます。
また、ホッパー容量は小型から大型のものまで対応できます。
3種類に供給機は、容量の違いによるものなので、
計量できる粉体・できない粉体の特徴は全て同じです。
デメリットとしては、供給機内に粉末が残りやすくなります。
- 高精度に計量ができる
- 様々な粉体に対応
- 分解・洗浄が簡単
- 誰でも簡単に計量ができる
- Y管型ではできない、流動性の良すぎる粉、悪すぎる粉にも対応可能
- 小容量から大容量なで対応可能
対応する計量重量と精度
仕様
ZS110（底面型110cc）
Y管型ではできない、流動性の良すぎる粉、悪すぎる粉にも対応します。
少量を計量したい場合におススメの容量サイズです。
| 供給機 | ZS110タイプ | |
| 型式 | ZS110 | |

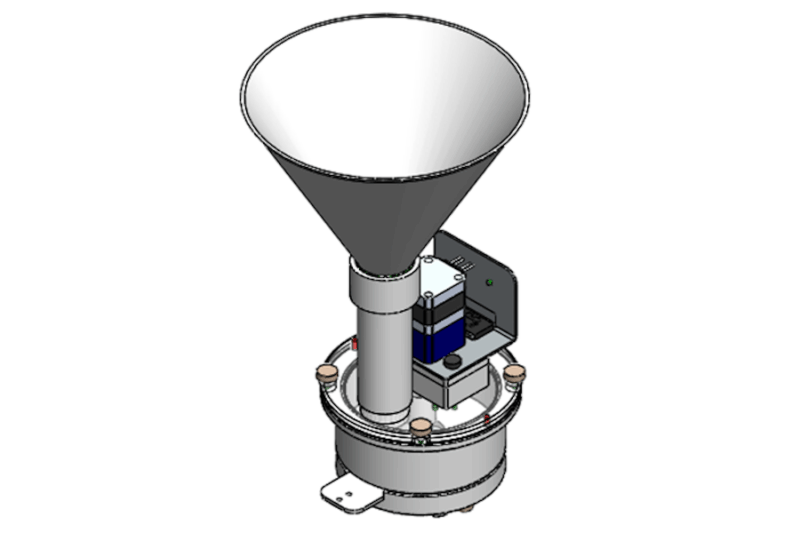

| 画像 |  |
|
| 大きさ | 大きさ：Φ・H ※突起含まず ホッパー容量： シャッター使用時： シャッター不使用時： 投入口： アタッチメント接続時： |
RD-ZS11-1902_110ccダストディパーチャーロスイン仕様装置外観-参考図面 |
| 外径 | Φ140 | |
| 排出口径 | Φ23（標準）、Φ36（オプション） | ご指定がない（オプション選択しない）場合、標準サイズのΦ23になります |
| ホッパー容量 | 110cc | |
| 計量重量 | 10mg～3g | |
| 最高秤量精度※1 | ±0.5mg～ | |
| 主要材質※2 | ジュラコン | |
| シャッター取付 | 可 | |
| 増設ホッパー | 可（0.5L） | |
| 対応粉末 | 流動性の良すぎる粉、悪すぎる粉 | |
| 〇適している粉体 （一例） |
安息角・・・15°
安息角・・15°
安息角・・・24°
安息角・・・57°
|
|
| ✕適さない粉体 （一例） |
ファイバー |
|
| オプション | 投入シュート・排出ノズル・シャッター・増設ホッパー・振動機・粉面センサ・嵩上げホッパー・ブリッジブレーカー | |
| 制御部 | ゼロバランサーその他構成部品 仕様表 参照 |
※1 供給機のセッティングにより異なります
※2 その他の材質での製作をご希望の場合は、お問い合わせ下さい
ZS250（底面型250cc）
Y管型ではできない、流動性の良すぎる粉、悪すぎる粉にも対応します。
ある程度容量が必要な計量に最適なサイズです。
| 供給機 | ZS250タイプ | |
| 型式 | ZS250 | |

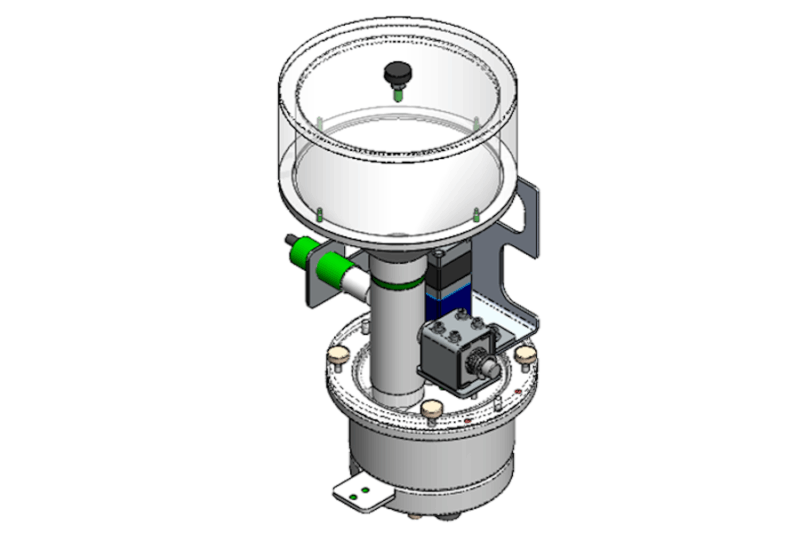

| 画像 |  |
|
| 大きさ | 大きさ：Φ・H ※突起含まず ホッパー容量： シャッター使用時： シャッター不使用時： 投入口： アタッチメント接続時： |
RD-ZS25-1803_ゼロバランサー供給機250cc装置外観-参考図面 |
| 外径 | Φ213 | |
| 排出口径 | Φ36、Φ48 | ご指定がない（オプション選択されない）場合、標準サイズのΦ36になります |
| ホッパー容量 | 250cc | |
| 計量重量 | 10mg～10g | |
| 最高秤量精度※1 | ±1mg～ | |
| 主要材質※2 | ジュラコン | |
| シャッター取付 | 可 | |
| 増設ホッパー | 可（1L） | |
| 対応粉末 | 流動性の良すぎる粉、悪すぎる粉 | |
| 〇適している粉体 （一例） |
 安息角・・・15° つ ぶ・・・細かい  安息角・・15° つ ぶ・・・細かい  安息角・・・24° つ ぶ・・・細かい（塊あり）  安息角・・・57° つ ぶ・・・細かい（塊あり）  カーボン 安息角・・・55° つ ぶ・・・荒い |
|
| ✕適さない粉体 （一例） |
 ファイバー ※粒の形状を崩したくない場合も、こちらの装置では計量はできません |
|
| オプション |
投入シュート・排出ノズル・シャッター・増設ホッパー・粉面センサ・振動機・嵩上げホッパー・ブリッジブレーカー・攪拌機 |
|
| 制御部 | ゼロバランサーその他構成部品 仕様表 参照 |
※1 供給機のセッティングにより異なります
※2 その他の材質での製作をご希望の場合は、お問い合わせ下さい
ZS650（底面型650cc）
Y管型ではできない、流動性の良すぎる粉、悪すぎる粉にも対応します。
貯槽容量が必要な計量に最適なサイズです。
| 給機 | ZS650タイプ | |
| 型式 | ZS650 | |
| 画像 |  |
|
| 大きさ | 大きさ：Φ・H ※突起含まず ホッパー容量： シャッター使用時： シャッター不使用時： 投入口： アタッチメント接続時： |
RD-ZS65-KH6L-1901_650cc嵩上げホッパー6L装置外観-参考図面 |
| 外径 | Φ230 | |
| 排出口径 | Φ72、Φ98 | |
| ホッパー容量 | 650cc | |
| 計量重量 | 1g～1Kg | |
| 最高秤量精度※1 | ±5mg～ | |
| 主要材質※2 | ジュラコン | |
| シャッター取付 | 可 | |
| 増設ホッパー | 可（20L） | |
| 対応粉末 | 流動性の良すぎる粉、悪すぎる粉 | |
| 〇適している粉体 （一例） |
安息角・・・15° つ ぶ・・・細かい 安息角・・15° つ ぶ・・・細かい 安息角・・・24° つ ぶ・・・細かい（塊あり） 安息角・・・57° つ ぶ・・・細かい（塊あり） カーボン 安息角・・・55° つ ぶ・・・荒い |
|
| ✕適さない粉体 （一例） |
ファイバー ※粒の形状を崩したくない場合も、こちらの装置では計量はできません |
|
| オプション | 投入シュート・排出ノズル・シャッター・増設ホッパー・ | |
| 制御部 | ゼロバランサーその他構成部品 仕様表 参照 |
※1 供給機のセッティングにより異なります
※2 その他の材質での製作をご希望の場合は、お問い合わせ下さい
